自动门控制器设备及运用
人气:发表时间:2017-08-07 08:40:09

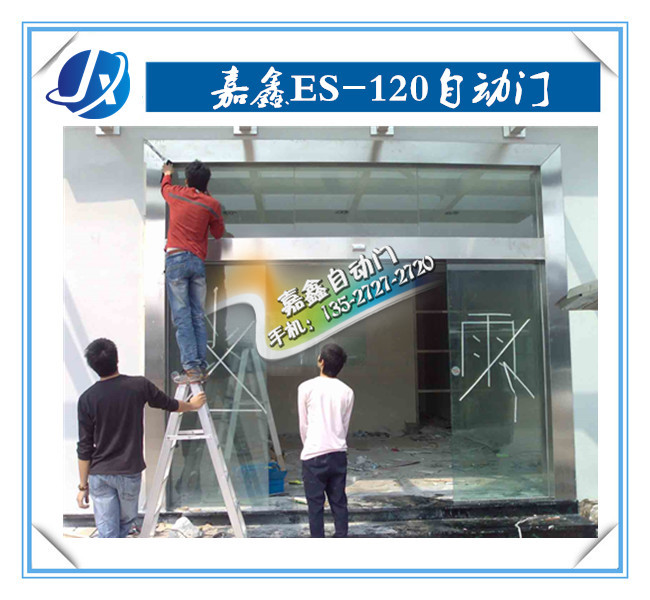

自动门控制器的设备
自动门控制器设备应当由专业人员按照阐明书的央求精确进行设备。
电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源前方应接于控制器的L端,零线应接于控制器的N端。
机内稳妥应运用Ф5×20mm/6A的活络熔断器,阻遏将机内稳妥作直接短路运用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。
其他根柢控制线应接于机内P2端子排。设备接线时应参照产品所附的接线图精确联接。
格外要留心,不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线设备除本产品规矩的事项外,其他事项应遵循电气安全操作规程的有关规矩。
控制器的设备方位根据用户的具体情况选择恰当方位悬挂于五磁场烦扰的墙体上。设备高度距地上不该小于1.2m。引出的电缆应沿墙体固定健旺。通电前应对全部设备作业进行全部检查,招认无误往后方可送电试机。探头设备于室外恰当高度,视点可以调整。
自动门控制器的运用
接通电源后,控制器数显窗口基地应闪现"-",此刻为控制器的待机情况。控制器面板上的四个按键分别是"关门"、"连续"、"开门"、"报警"。按下"开门"或"关门"键时,显窗口应分别闪现"H"或"E"。此刻门机拖动门体运动,控制器此刻并有低频讯响声宣告。门体在运动时,当限位开关起作用或自动延时动作,门体自动连续运动,此刻低频讯响声自动连续发声。由开门到关门,或有关们到开门改换时,有必要按动连续键方可进行改换。
